数字时钟电路原理图

返回列表 来源: 发布日期: 2020.07.27

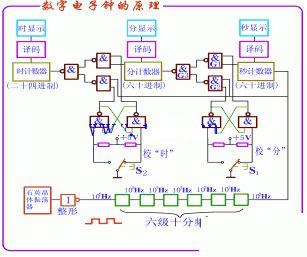

       方解石晶体振荡器和六级十分频器构成规范秒产生电源电路 。在其中“非”门作为整形美容以进一步改进输出波型。运用二-十计数器的第四级触发器原理Q3端输出脉冲频率 是记数脉冲的1/10,结构一级十分频器。假如方解石晶体振荡器的波动频率为1MHz,则经六级十分频后,输出脉冲的频率为1Hz,即周期时间为1s,即规范秒脉冲。
       规范秒脉冲进到秒计数器开展六十分音器后,得到分脉冲;分脉冲进到分计数器再经六十分音器后得到时脉冲;时脉冲进到时计数器。时、分、秒各计数器经译码器显 示出去。较大显示信息数值23钟头59分59秒,再键入一个脉冲后,显示信息校准成零。例如,计数器可选74LS161集成ic、译码器可选74LS248、显示屏可选LC5011-11。

       校“时”和校“分”的校准电源电路是同样的,今以校“分”为例子。“和非”门G1、G2、G3组成一个二选一电源电路。一切正常记时时,根据基础RS触发器开启“与 非”门G1而封闭式G2门,那样秒计数器输出的脉冲可经G1、G3进到分计数器,而这时G2因为一个键入端为0,校准用的秒脉冲进不了。在校准“分”时,按 下电源开关S1,状况恰好适反:G1被封门而G2开启,规范秒脉冲直接进入分计数器开展迅速校“分”。

数字时钟电路图
